可控矽元件構成
發布時間: 2022-10-15 10:43:14 人氣:231 次

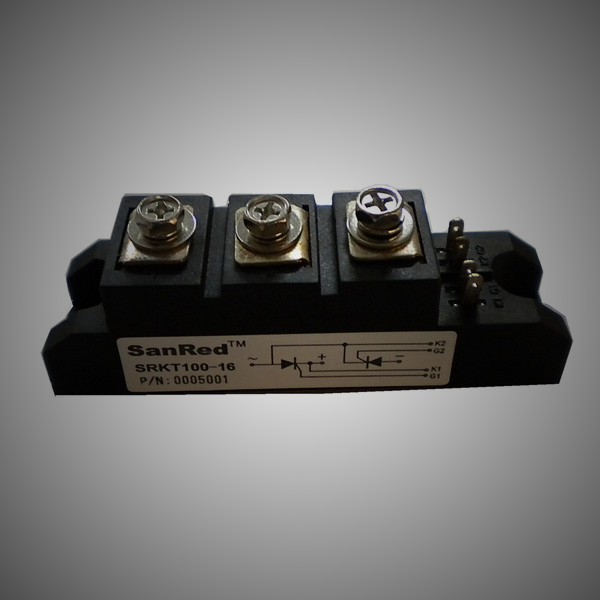

芭乐视频在线观看高清完整版為P1N1P2N2四層三端結構元件,具有三個PN結,在分析其工作原理時,可以認為是由PNP管和NPN管組成。防反二極管芭乐视频下载IOS100%負載電流老化試驗,通過歐共體CE認證,國際ISO9000認證,國內3C認證。降壓矽鏈芭乐视频下载IOS輸入信號與TTL和COMS數字邏輯電路兼容。芭乐视频在线观看高清完整版一種大功率電器元件,也稱芭乐视频在线观看高清完整版。它具有體積小、效率高、壽命長等優點。在自動控製係統中,可作為大功率驅動器件,實現用小功率控件控製大功率設備。它在交直流電機調速係統、調功係統及隨動係統中得到了廣泛的應用。
當陽極 a 施加正電壓時,bg1和 bg2管處於放大狀態。在這一點上,如果一個正觸發信號從控製極 g 輸入,bg2將有一個基本電流 ib2流過,通過 bg2放大,它的集電極電流 ic2 = β2ib2。因為 bg2的收集器直接連接到 bg1的底部,ib1 = ic2。當前的 ic2被 bg1擴增,收集電流 ic1 = β1ib1 = β1β2ib2。這個電流流回到 bg2的底部,作為一個正反饋,增加了 ib2。由於這個正反饋回路的作用,兩個管子的電流急劇增加,並且使導通達到飽和。
由於BG1和BG2所構成的正反饋促進作用,所以芭乐视频在线下载一旦可控矽導通後,即使進行控製極G的電流消失了,可控矽仍然需要能夠有效維持導通狀態,由於時間觸發一個信號隻起觸發因素作用,沒有關斷係統功能,所以對於這種可控矽是不可關斷的。
由於可控矽隻有導通和關斷兩種管理工作生活狀態,所以它具有開關特性,這種特性研究需要進行一定的條件芭乐视频在线下载才能轉化
可控矽狀態條件描述:
從關斷到導通:
陽極電位高於陰極電位
控製杆有足夠的正向電壓和電流
兩者缺一不可
維持導通:
1、陽極電勢高於陰極電勢。
2、陽極電流大於企業維持工作電流
兩者缺一不可
從導通到關斷:
1、陽極電位低於陰極電位
2、陽極電流小於維持電流
任一條件即可
